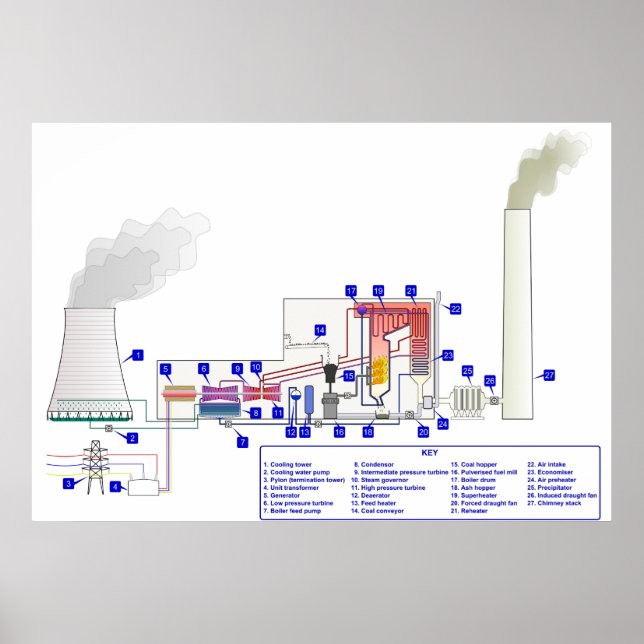

Diagram över kolförbränd värmeeffekt i Station Poster

Kol överförs (14) från en yttre skorsten och marken till ett mycket bra pulver med stora metall-sfärer i pulverbränslekvarnen (16). Där blandas det med förvärmd luft (24) som drivs av det framtvingade utkastet fläkt (20). Hett luft-bränsleblandningen forslas vid högt tryck in i värmepannan där den snabbt antänds. Vatten i en hög renhetsgrad flödar lodrätt upp i värmepannans rörklädda väggar, där den omvandlas till ånga, och leds till värmepannan (17), där ånga avskiljs från resten av vatten. Ångan passerar genom ett grenrör tak i trumman in i den angränsande superhetern (19) där dess temperatur och tryck snabbt ökar till cirka 200 pub och 570 °C, vilket är tillräckligt för att rörets väggar skall bli rött. Ångan leds till högtrycksturbin (11), den första av en trestegsturbinhalt processaa. En ångstyrningsventil (10) medger både manuell kontroll av turbinen och automatisk inställningspunkt efter. Ångan töms ut från högtrycksturbin och reduceras både vid tryck och temperatur och återförs till pannans värmepump (21). Den upphettade ångan leds sedan till den intermediära tryckturbinen (9) och därifrån direkt till lågtrycksuppsättningen (6). Ångan, som nu ligger lite ovanför kokpunkten, kommer i termisk kontakt med kall vatten i kondensorn (8), där den snabbt kondenserar tillbaka till vatten och skapar ett nära vakuum inuti kondensorbröstet. Det kondenserade vatten leds sedan genom en matat pump (7) genom en deaerator (12) och förvärms först i en matat värmepump (13) som drivs med ånga från högtrycksuppsättningen och sedan i nationalstaterna (23) innan den återförs till panntrumman. Vatten från kondensorn sprejas i ett kylande torn (1), skapande en mycket synlig kolv, innan den pumpas tillbaka till kylcykeln i vatten. De tre turbinaggregaten är kopplade på samma axel som elgeneratorn (5) som genererar en medelspänning (normalt 20-25 kV). Detta ökas av enhetstransformatorn (4) till en spänning som är lämpligare för överföring (normalt 250-500 kV) och skickas ut till överföringssystemet (3). Avgasen från värmepannan dras av det inducerade utkastet fläkt (26) genom en elektrostatisk fällare (25) och leds sedan genom skorsten skorsten (27). Höger för bildåtergivning finns i länken nära grund i denna beskrivning. Anmäl dig till Rebates för FREE och spara 12 % i alla storleksordningar utöver en registreringsbonus på 5,00 USD Alla reserverade Höger; utan förutfattade meningar, regressrätt eller varsel (U.C.1-308) Höger för bildåtergivning: http://commons.wikimedia.org/wiki/File:PowerStation3.svg "kraftverk för kol" "kol" "station" "värmekraftverk" "värmekraftverk" "värmekraftverk" "station" "kol-förbränd värmekraftkälla i Station" "fossila bränslen i station" diagram "kraftverksdiagram" "diagram över kraftverk" "station" "kolkraftverksdiagram" "kolkraftverkets utformning" "kolenergi"
