Strukturellt diagram över rymdsonden Voyager Poster

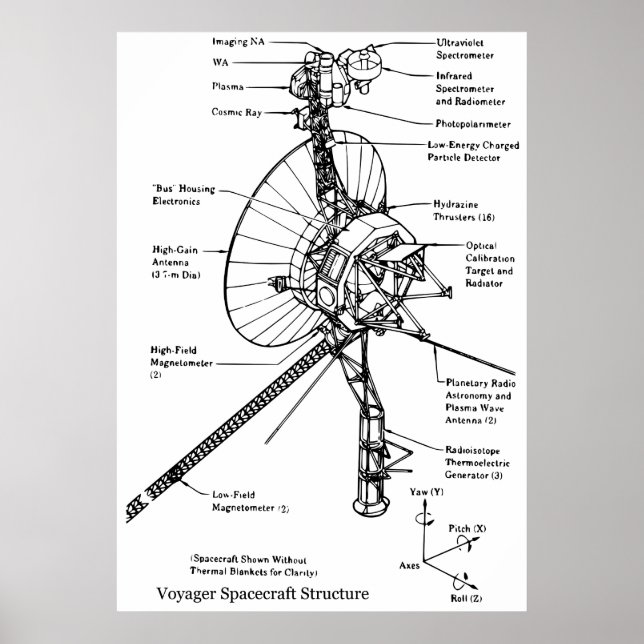

Rymdfarkostens struktur - schematiskt diagram. Högförstärkningsantennen med 3,7 meters diameter (HGA) är fäst vid den ihåliga tiosidiga polygonelektroniken buss, med den sfäriska tanken inuti innehållande hydrazinframdrivningsbränsle. Voyager Golden Record är knuten till en av buss. Den vinklade kvadratiska panelen till högerna är det optiska kalibreringsmålet och övervärmestrålaren. De tre termoelektriska generatorerna för radioisotoper (RTG) monteras ända fram på den nedre högen. De två planetära radio- och plasmavågantennen sträcker sig diagonalt nedåt lämnat och höger. Den treaxiala högstången på 13 meter lämnar diagonalt nedåt och håller de två magnetometrarna på låg fält (MAG). Magnetometrarna på hög fält ligger nära högspänningsnätet. Instrumentets uppåtriktade uppåtgående stomme, från grund till överkant: det kosmiska röntgendelsystem (CRS) som lämnats och LECP-detektorns höger (Low Energy Charged Particle), högerna Plasma Spectrometer (PLS) och avsökningsplattformen som roterar runt en lodrät-axel. Avsökningsplattformen består av: Infraröd Interferometer Spectrometer (IRIS) (den största kameran på översta högerna), Ultraviolet spektrometern (UVS) precis ovanför UVS, de två ISS-videokamerorna (Imaging Science Subsystem) till lämnad om UVS och Photopolarimetersystemet (PPS) under ISS. Förslag till engelsk Wikipedia:alternativ text för bilder: En rymdsond med cylindrisk kropp och en stor parabolantennskål som pekar lämnat, en termoelektrisk generator med tre inslag radioisotoper på en uppgång som sträcker sig ned, och vetenskapliga instrument på en uppgång. En skiva fästs på den översta fronten som lämnas. En lång treaxial uppgång sträcker sig ned lämnat och två radioantenner sträcker sig ned lämnat och nedåt höger. Höger för bildåtergivning finns i länken nära grund i denna beskrivning. Registrera till Rebates för FREE och spara 12 % i alla storleksordningar utöver en registreringsbonus på 5,00 $All Högers Reserved; utan förutfattade meningar, regress eller avisering (U.C. 1-308) Image Reproduction Högers: http://commons.wikimedia.org/wiki/File:Voyager_spacecraft_structure_vector.svg voyager ’voyager diagram’ ’voyager schematic’ ’voyager probe’ ’a nasa nasa diagramdiagram schematiskt "rymdavsökning" rymdprob satellitrymdfarkost "rymdavsökning" "rymdavsökning" "uppdrag" "rymdavsökning" "rymden" astronomisk astronomisk kosmologi astronomisk astronomi
